小型分級齒輥機介紹
小型分級齒輥機是一種全新概念的分級破碎設備，它完全不同于傳統的齒輥式破碎機靠撞擊和擠壓來破碎物料，而是使用剪切和拉伸的共同作用來實現物料的破碎。由于采用了低轉速、特殊齒形，物料的過粉碎和超粒均較少。小型分級齒輥機具有廣闊的發展前景。破碎齒是分級齒輥機的組成部分。原料的選擇是否令人滿意，關系到破碎機的生產效率。因此，必須滿意地選擇斷裂的牙齒。分級齒輥機破碎齒材料的選擇。由于斷齒的全鑄造退火，機械斷齒具有良好的耐磨性和低溫調質韌性，低碳及合金元素含量低，熱處理淬火時無淬火裂紋。目前，高錳鋼和合金鋼是滾齒加工的主要材料。

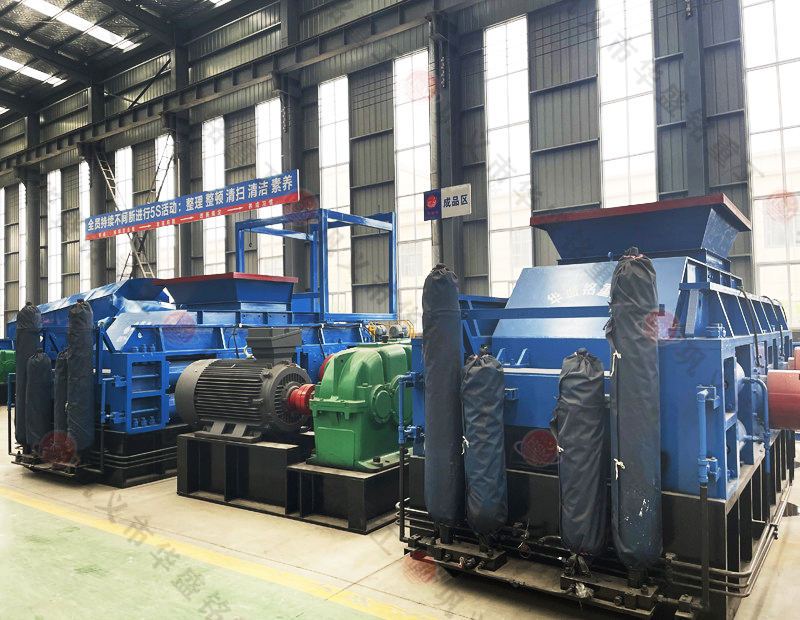

圖片實拍
工作原理
小型分級齒輥機當物料落入分級破碎機雙輥之間時，帶有螺旋齒牙或刀形齒板首先將物料篩分，小于排料粒度的顆粒直接通過而不需要破碎，進入排料溜槽，在垂直應力或剪切力的共同作用下，大塊物料受齒輥齒牙的劈裂、剪切，拉伸被破碎，從排料口排出
性能優勢
1.結構緊湊、運行靈活、噪音小
2.用液力偶合器與安全聯軸器雙重過載
3.齒盤螺旋排列，耐磨性能好，壽命長
4.整機高度低，適用空間狹小工作環境
5.用自動供油系統，延長軸承使用壽命

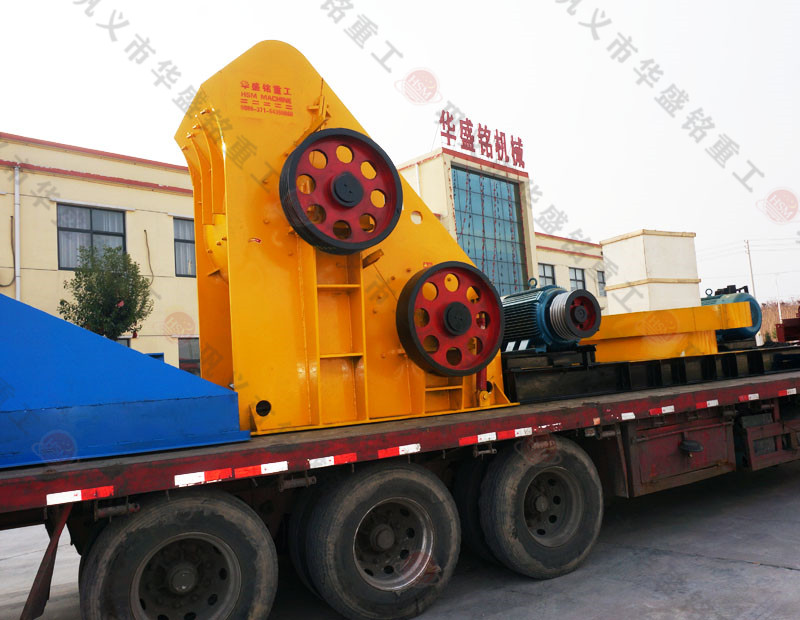

發貨現場
技術參數
規格型號 |
2PLF5070 |
2PLF50140 |
2PLF20700 |
齒輥中心距
|
500
|
入料口尺寸（長x寬 mm）
|
670x1130
|
1340x1130
|
2010x1130
|
破碎強度（Mpa）
|
≤160
|
入料粒度
| ≤300（允許少量到400） |
排料粒度
|
≤50-800
|
處理量（t/h）
|
100-180
|
180-320
|
260-500
|
電機功率
|
45-55
|
75-110
|
110-160
|
電機電壓
|
380/660
|
外型尺寸（長x寬x高mm）
|
3298x1770x1060
|
4340x1770x1060
|
5316x1770x1060
|
設備重量
|
9100
|
11300
|
16500
|
